Les nouveaux appartements ainsi que les maisons sont équipés de prises RJ45 pour la téléphonie. Cela remplace, en effet, les anciennes prises gigognes.

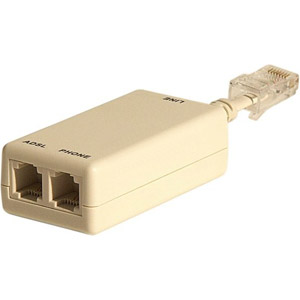

Pour cela il suffit de s'équiper d'un Filtre ADSL - RJ45 / RJ11 (voir photo ci-dessous). Ensuite vous branchez un cable RJ11 à la sortie ADSL de votre filtre et sur votre box entrée ADSL. Vous supprimez ainsi le filtre ADSL livré avec les box(s).

La deuxième sortie du filtre vous permet de brancher un téléphone ou un fax, de la même manière, avec un cable RJ11. C'est dans le cas où vous n'êtes pas en dégroupage total, c'est à dire dans le cas où vous gardez votre ligne traditionnelle france télécom pour connecter un fax ou avoir une deuxième ligne téléphonique.

Je voudrais être plus précis dans ce domaine vu la pagaille sur les forums au niveau de cette nouvelle connectique dans les logements.

En dégroupage total, on ne peut plus brancher un téléphone sur la ligne traditionnelle france télécom (vous n'avez plus de tonalité). Le téléphone est automatiquement branché sur la freebox, livebox, etc... C'est ce que l'on appelle la voix IP. Il faut également savoir que le signal adsl est délivré directement sur la ligne, le filtre ne sert qu'aux téléphones en dégroupage partiel. Dans le cas du dégroupage total un simple cable RJ45/RJ11 suffit à connecter un modem adsl. Encore faut-il avoir le bon cable, c'est à dire un cablage correcte entre les deux prises.

Dégroupage total pas besoin de filtre

RJ11/45--->câbleRJ11--->freebox

Le débit n'en sera que meilleur.

Voici le cablage RJ45 --> RJ11:

Généralement dans la prise RJ11 (6 contacts) se trouve au 3 un fil rouge et au 4 un fil vert.

RJ45 contact 4 (rouge) --> RJ11 contact 3 (rouge)

RJ45 contact 5 (vert) --> RJ11 contact 4 (vert)

ou si l'on veut mettre une prise mâle RJ11 dans une prise RJ45 femelle, oui c'est possible...

RJ11 contact 3 (rouge) --> RJ11 contact 3 (rouge)

RJ11 contact 4 (vert) --> RJ11 contact 4 (vert)

C'est ce que l'on appelle des cables droits.
